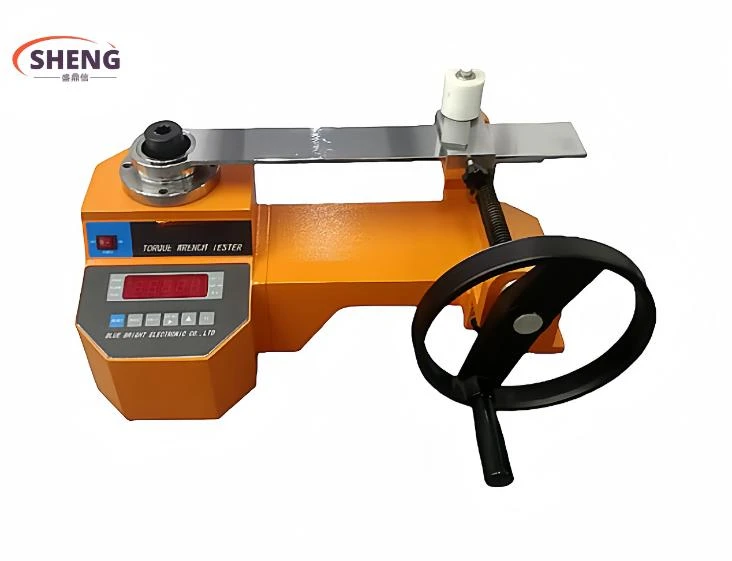

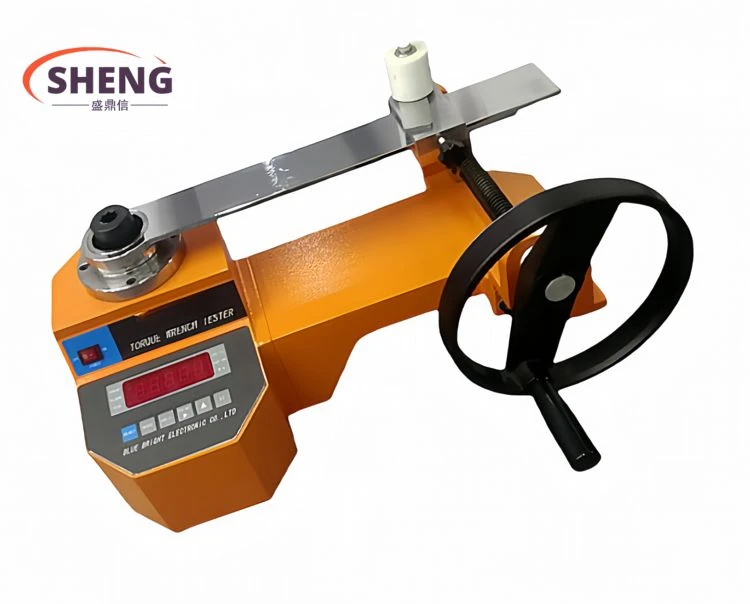

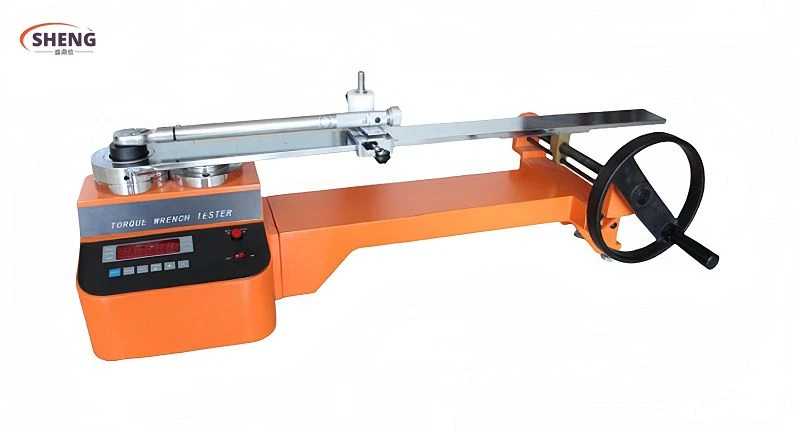

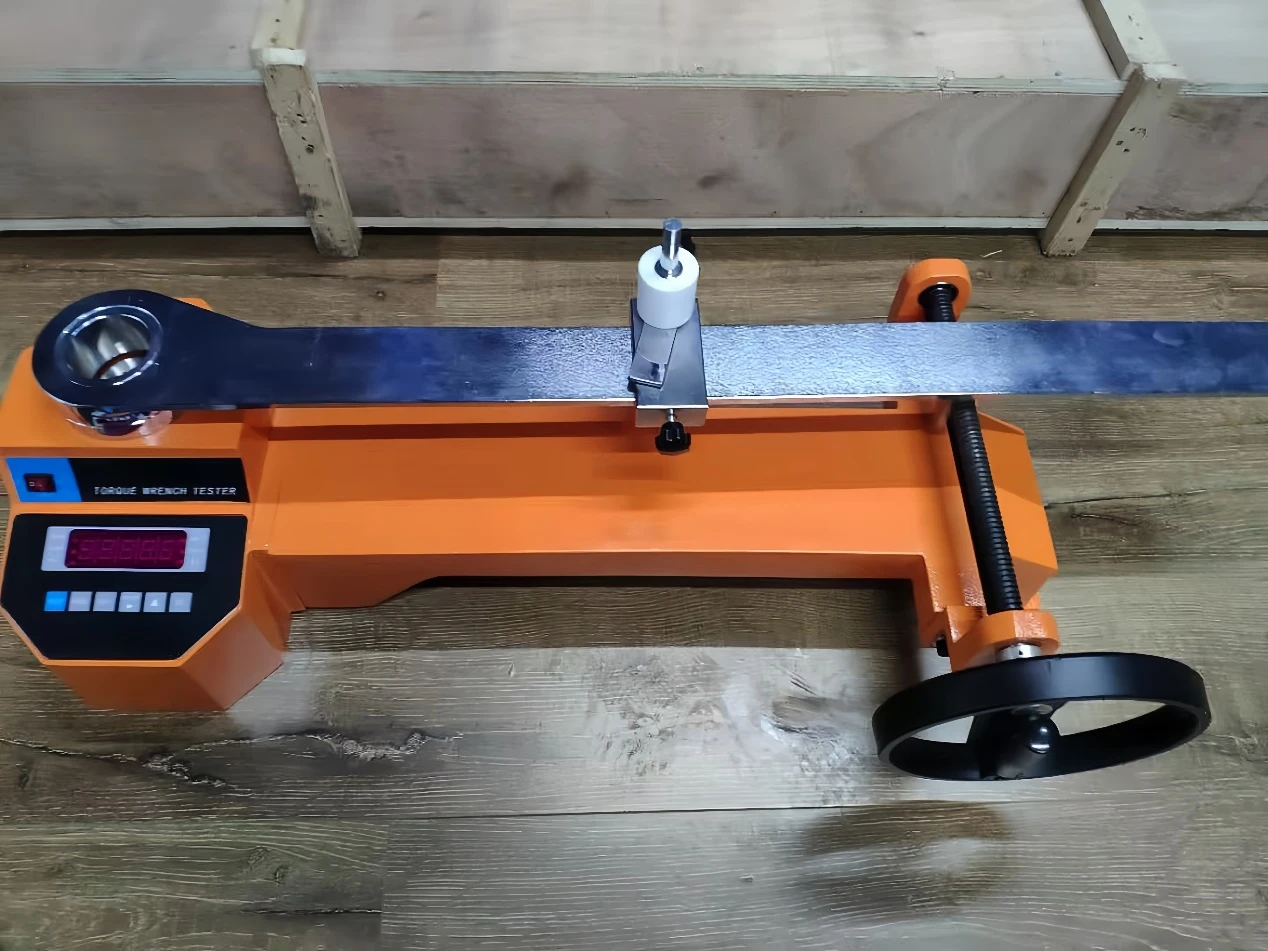

रिंच कैलिब्रेशन टेस्टर एक पोर्टेबल, उच्च परिशुद्धता वाला कैलिब्रेट टूल है जिसे विशेष रूप से विभिन्न प्रकार के मैनुअल टॉर्क रिंच को कैलिब्रेट करने और सत्यापित करने के लिए डिज़ाइन किया गया है। मैकेनिकल विनिर्माण, ऑटोमोटिव रखरखाव, वैज्ञानिक अनुसंधान परीक्षण और अन्य उद्योगों में व्यापक रूप से उपयोग किया जाता है।
विशेष विवरण
(1) सिंगल-सेंसर टॉर्क रिंच कैलिब्रेटर के विनिर्देश
|
नमूना |
टॉर्क रेंज |
वज़न |
अधिकतम प्रभावी भुजा[मिमी] |
बाहरी आयाम[मिमी] |
चालक |
||
|
L |
W |
H |
|||||
|
एसडीएक्स-1000सीटी-01 |
0.2-2 |
25 |
|
280 |
90 |
170 |
6.3 |
|
एसडीएक्स-1000सीटी-02 |
0.5-5 |
25 |
|
280 |
90 |
170 |
6.3 |
|
एसडीएक्स-1000सीटी-03 |
1-10 |
25 |
600 |
800 |
440 |
340 |
6.3/10 |
|
एसडीएक्स-1000सीटी-04 |
3-30 |
25 |
600 |
800 |
440 |
340 |
6.3/10 |
|
एसडीएक्स-1000सीटी-05 |
5-50 |
25 |
600 |
800 |
440 |
340 |
6.3/10 |
|
एसडीएक्स-1000सीटी-06 |
10-100 |
25 |
750 |
950 |
440 |
340 |
6.3/10/12.5 |
|
एसडीएक्स-1000सीटी-07 |
20-200 |
25 |
750 |
950 |
440 |
340 |
6.3/10/12.5 |
|
एसडीएक्स-1000सीटी-08 |
30-300 |
25 |
750 |
950 |
440 |
340 |
6.3/10/12.5 |
|
एसडीएक्स-1000सीटी-09 |
50-500 |
25 |
750 |
950 |
440 |
340 |
10/12.5/20 |
|
एसडीएक्स-1000सीटी-10 |
100-1000 |
60 |
1200 |
1400 |
600 |
350 |
12.5/20/25 |
|
एसडीएक्स-1000सीटी-11 |
200-2000 |
65 |
1300 |
1600 |
800 |
550 |
20/25 |
|
एसडीएक्स-1000सीटी-12 |
300-3000 |
90 |
1800 |
2000 |
1000 |
550 |
20/25 |
|
एसडीएक्स-1000सीटी-13 |
500-5000 |
90 |
1800 |
2000 |
1000 |
550 |
20/25/38 |
|
एसडीएक्स-1000सीटी-14 |
1000-10000 |
90 |
1800 |
2000 |
1000 |
550 |
25/38/51 |
|
शुद्धता |
±1% |
||||||
|
प्रदर्शन प्रणाली |
5-अंक एलईडी डिस्प्ले |
||||||
|
बिजली की आपूर्ति |
एसी 220v-240v/50Hz |
||||||
(2) दोहरे सेंसर टॉर्क रिंच कैलिब्रेटर के विनिर्देश और पैरामीटर
|
नमूना |
टॉर्क रेंज |
वज़न |
अधिकतम प्रभावी भुजा[मिमी] |
बाहरी आयाम[मिमी] |
चालक |
||
|
L |
W |
H |
|||||
|
एसडीएक्स-2000सीटी-01 |
0.5-5,5-50 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5 |
|
एसडीएक्स-2000सीटी-02 |
1-10,10-100 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5 |
|
एसडीएक्स-2000सीटी-03 |
2-20,20-200 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5 |
|
एसडीएक्स-2000सीटी-04 |
3-30,30-300 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5/20 |
|
एसडीएक्स-2000सीटी-05 |
5-50,50-500 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5/25 |
|
एसडीएक्स-2000सीटी-06 |
10-100,100-1000 |
60 |
1400 |
1400 |
600 |
350 |
6.3/10/20/25 |
|
एसडीएक्स-2000सीटी-07 |
20-200,200-2000 |
65 |
1600 |
1600 |
800 |
550 |
6.3/10/20/25 |
|
एसडीएक्स-2000सीटी-08 |
30-300,300-3000 |
90 |
2000 |
2000 |
1000 |
550 |
6.3/10/20/25 |
|
एसडीएक्स-2000सीटी-09 |
50-500,500-5000 |
90 |
2000 |
2000 |
1000 |
550 |
12.5/25/38 |
|
एसडीएक्स-2000सीटी-10 |
100-1000,1000-10000 |
90 |
2000 |
2000 |
1000 |
550 |
12.5/25/38/51 |
|
शुद्धता |
±1% |
||||||
|
प्रदर्शन प्रणाली |
5-अंक एलईडी डिस्प्ले |
||||||
|
बिजली की आपूर्ति |
एसी 220v-240v/50Hz |
||||||
उत्पाद की विशेषताएँ
1. उच्च परिशुद्धता माप: मैनुअल टॉर्क रिंच कैलिब्रेटर उत्कृष्ट माप सटीकता का दावा करता है, सटीक और विश्वसनीय माप परिणाम सुनिश्चित करने के लिए मिनट टॉर्क विविधताओं को सटीक रूप से कैप्चर करता है।
2. पोर्टेबल डिजाइन: हल्के वजन और पोर्टेबल होने के लिए डिज़ाइन किया गया यह कैलिब्रेटर उपयोगकर्ताओं को कैलिब्रेशन और परीक्षण कार्य के लिए इसे आसानी से क्षेत्र में ले जाने की सुविधा देता है, जिससे कार्य लचीलापन और दक्षता में काफी वृद्धि होती है।
3. सहज और उपयोगकर्ता के अनुकूल इंटरफ़ेस: एक स्पष्ट और सहज डिस्प्ले स्क्रीन और समझने में आसान इंटरफ़ेस से लैस, मैनुअल टॉर्क रिंच कैलिब्रेटर उपयोगकर्ताओं को आसानी से पैरामीटर सेट करने, डेटा पढ़ने और फ़ंक्शन चुनने में सक्षम बनाता है। यह उपयोगकर्ता के अनुकूल है और इसे संचालित करने के लिए किसी जटिल प्रशिक्षण की आवश्यकता नहीं है।
संक्षेप में, मैनुअल टॉर्क रिंच कैलिब्रेटर अपने उच्च परिशुद्धता माप, पोर्टेबल डिजाइन, सहज उपयोगकर्ता इंटरफ़ेस, बहुमुखी कार्यक्षमता, उत्कृष्ट स्थिरता और स्थायित्व के कारण विभिन्न क्षेत्रों में एक अपरिहार्य माप उपकरण है।
आवेदन
रिंच कैलिब्रेशन परीक्षक का उपयोग विभिन्न उद्योगों और क्षेत्रों में व्यापक रूप से किया जाता है, जिनमें शामिल हैं:
1. औद्योगिक विनिर्माण और असेंबली: औद्योगिक उत्पादन लाइनों में उपयोग किए जाने वाले, असेंबली कर्मचारी बोल्ट और नट को उचित रूप से कसने के लिए टॉर्क रिंच का उपयोग करते हैं। असेंबली प्रक्रियाओं के दौरान टॉर्क की सटीकता और उत्पाद की गुणवत्ता स्थिरता सुनिश्चित करने के लिए इन टॉर्क रिंच के नियमित अंशांकन के लिए मैनुअल टॉर्क रिंच कैलिब्रेटर का उपयोग किया जाता है।
2. ऑटोमोटिव रखरखाव और सर्विसिंग: ऑटोमोटिव तकनीशियनों को पहियों, इंजन और सस्पेंशन जैसे घटकों को उचित रूप से कसने की आवश्यकता होती है। मैनुअल टॉर्क रिंच कैलिब्रेटर उन्हें ऑटोमोबाइल निर्माताओं के टॉर्क विनिर्देशों को पूरा करने के लिए टॉर्क रिंच को कैलिब्रेट करने में सहायता करता है, जिससे ड्राइविंग सुरक्षा सुनिश्चित होती है।
3. एयरोस्पेस: एयरोस्पेस क्षेत्र में, बोल्ट और नट का कसने वाला टॉर्क महत्वपूर्ण है क्योंकि यह सीधे विमान की संरचनात्मक अखंडता और सुरक्षा को प्रभावित करता है। मैनुअल टॉर्क रिंच कैलिब्रेटर का उपयोग उच्च परिशुद्धता वाले टॉर्क रिंच को कैलिब्रेट करने के लिए किया जाता है ताकि यह सुनिश्चित किया जा सके कि प्रत्येक कसने का संचालन सख्त विमानन मानकों को पूरा करता है।
4. ऊर्जा उद्योग: पेट्रोलियम, प्राकृतिक गैस और पवन ऊर्जा उत्पादन जैसे क्षेत्रों में उपकरणों की स्थापना और रखरखाव के लिए सटीक टॉर्क नियंत्रण की आवश्यकता होती है। टॉर्क रिंच की सटीकता सुनिश्चित करने के लिए मैनुअल टॉर्क रिंच कैलिब्रेटर का उपयोग किया जाता है, जिससे ऊर्जा उपकरणों के सुरक्षित संचालन की सुरक्षा होती है।
5. रेलवे और परिवहन: रेलवे ट्रैक, पुल और सिग्नलिंग उपकरणों की स्थापना और रखरखाव के लिए सटीक टॉर्क नियंत्रण की आवश्यकता होती है। मैनुअल टॉर्क रिंच कैलिब्रेटर रेलवे निर्माण और रखरखाव में महत्वपूर्ण भूमिका निभाता है, यह सुनिश्चित करता है कि फास्टनर मानक टॉर्क आवश्यकताओं को पूरा करते हैं, जिससे रेलवे सिस्टम की स्थिरता और सुरक्षा सुनिश्चित होती है।
6. अनुसंधान और परीक्षण: वैज्ञानिक अनुसंधान और उत्पाद विकास प्रक्रियाओं में, प्रयोगात्मक परिणामों की विश्वसनीयता के लिए सटीक टॉर्क नियंत्रण महत्वपूर्ण है। मैनुअल टॉर्क रिंच कैलिब्रेटर का उपयोग प्रायोगिक उपकरणों में टॉर्क रिंच को कैलिब्रेट करने के लिए किया जाता है, जिससे प्रायोगिक डेटा की सटीकता सुनिश्चित होती है।
7. सैन्य और रक्षा: सैन्य उपकरणों और रक्षा सुविधाओं के रखरखाव में, फास्टनरों की सुरक्षा सीधे मुकाबला प्रभावशीलता और कर्मियों की सुरक्षा से संबंधित है। मैनुअल टॉर्क रिंच कैलिब्रेटर का उपयोग सैन्य क्षेत्र में उपयोग किए जाने वाले टॉर्क रिंच की सटीकता सुनिश्चित करने के लिए किया जाता है।
निष्कर्ष रूप में, मैनुअल टॉर्क रिंच कैलिब्रेटर विभिन्न क्षेत्रों में महत्वपूर्ण भूमिका निभाता है, जो सटीक फास्टनर टॉर्क सुनिश्चित करने, उपकरण संरचनात्मक अखंडता बनाए रखने और सुरक्षा सुनिश्चित करने के लिए एक प्रमुख उपकरण के रूप में कार्य करता है।
