परिचय

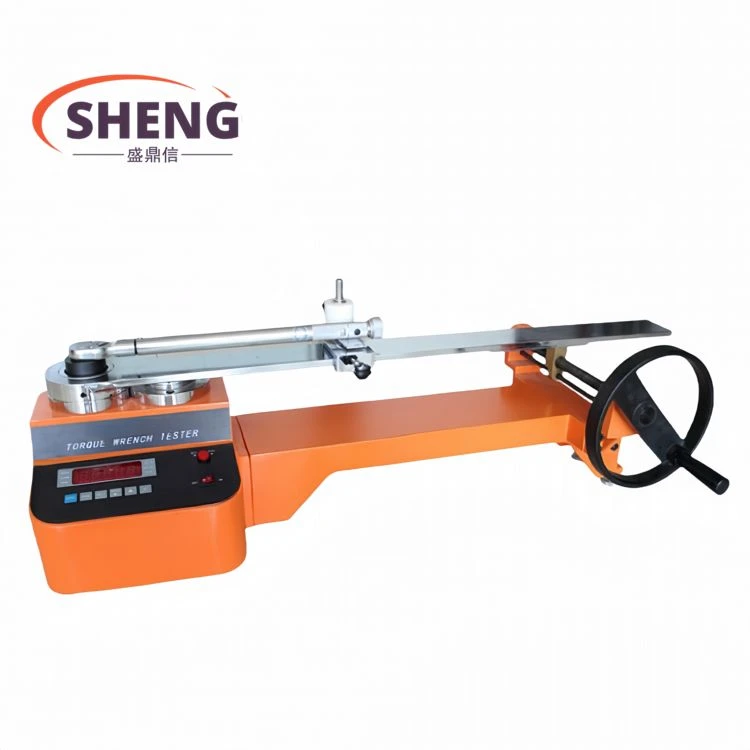

डबल सेंसर डिजिटल टॉर्क रिंच टेस्टर एक परीक्षण उपकरण है जिसका उपयोग विभिन्न टॉर्क रिंच को कैलिब्रेट करने के लिए किया जाता है। यह उपकरण सिंगल-चिप नियंत्रण तकनीक को अपनाता है और उच्च परिशुद्धता वाले टॉर्क सेंसर और बल ब्रैकेट से बना है। इसमें सटीक परीक्षण, स्थिर प्रदर्शन, समृद्ध कार्य और आसान संचालन है। यह उपकरण उद्योग में रुफा की अग्रणी तकनीक का पालन करता है, और सभी संकेतक घरेलू प्रथम श्रेणी के स्तर पर पहुंच गए हैं। यह एक बहुत ही लागत प्रभावी परीक्षण उपकरण है और इसका व्यापक रूप से विनिर्माण उद्योगों और माप और परीक्षण विभागों जैसे बिजली, प्रकाश उद्योग, मशीनरी, इंजन, आंतरिक दहन इंजन, इलेक्ट्रिक वाहन, मोटरसाइकिल, ऑटोमोबाइल, जहाज और विमान में उपयोग किया गया है।
अवयव

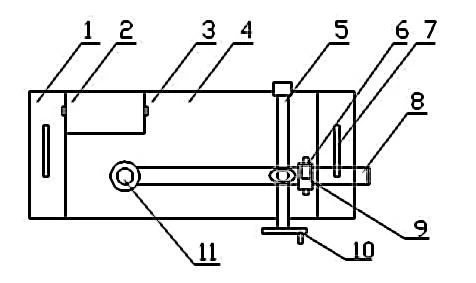

डबल सेंसर डिजिटल टॉर्क रिंच परीक्षक विमान आरेख (चित्र 1), पीछे का दृश्य (चित्र 2):
आकृति 1
चित्र 2
कलपुर्जों के नाम:
1- आधार प्लेट:
2- प्रदर्शन: टॉर्क मान सेट और प्रदर्शित कर सकते हैं;
3- प्रदर्शन कोण समायोजन घुंडी:
4- आवास:
5- पेंच:
6- ऊंचाई समायोजन घुंडी: परीक्षण किए जाने वाले टॉर्क रिंच को क्षैतिज अवस्था में रखने के लिए प्लेटफ़ॉर्म की ऊंचाई को समायोजित कर सकते हैं। यदि यह क्षैतिज अवस्था में नहीं है, तो यह माप त्रुटियाँ पैदा कर सकता है;
7- हैंडल: उपकरण को स्थानांतरित करने के लिए उपयोग किया जाता है;
8- क्षैतिज बल रॉड:
9- बाएँ और दाएँ समायोजन घुंडी: परीक्षण किए जाने वाले टॉर्क रिंच की भुजा की लंबाई के लिए इसे उपयुक्त बनाने के लिए परीक्षण प्लेटफ़ॉर्म को समायोजित करें, और टॉर्क रिंच के आगे और पीछे के माप के अनुकूल होने के लिए परीक्षण प्लेटफ़ॉर्म की दिशा को भी समायोजित कर सकते हैं;
10- ड्राइविंग हैंड व्हील: परीक्षण के तहत टॉर्क रिंच को लोड या अनलोड करें;
11- सेंसर बल सिर: कई रूपांतरण परीक्षण सिर कारखाने में टोक़ रिंच के वर्ग सिर आकार के अनुसार सुसज्जित हैं;
12- RS232 कनेक्शन छेद: एक कंप्यूटर से जोड़ा जा सकता है (यह फ़ंक्शन कारखाने में सुसज्जित नहीं है, और उपयोगकर्ता को इस फ़ंक्शन के साथ एक उपकरण अलग से खरीदने की आवश्यकता है);
13- खाली;
14- पावर स्विच [POWER]:
15- पावर सॉकेट (AC11V/220V):
16- पिछला कवर स्थापित करें: उपकरण को कैलिब्रेट करने के लिए पिछला कवर खोलें। गैर-पेशेवरों को बोर्ड हटाने की सख्त मनाही है!
डिस्प्ले पैनल

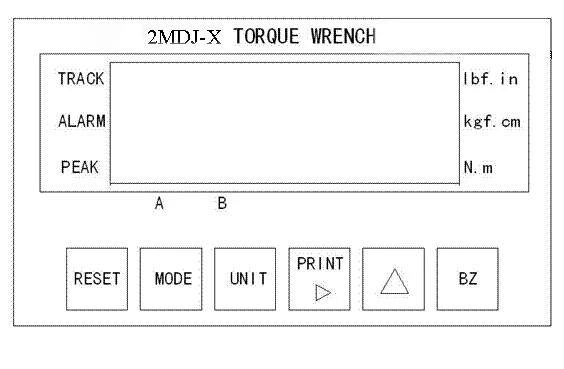

डबल सेंसर डिजिटल टॉर्क रिंच टेस्टर डिस्प्ले का पैनल आरेख चित्र 3 में दिखाया गया है।
चित्र तीन
●डिस्प्ले के बीच में डिस्प्ले विंडो वर्तमान टॉर्क वैल्यू दिखा सकती है। दाईं ओर तीन संकेतक लाइट क्रमशः तीन मापन इकाइयों का प्रतिनिधित्व करती हैं। बाईं ओर तीन संकेतक लाइट: ट्रैक लाइट इंगित करती है कि मापन मोड ट्रैकिंग स्थिति में है, पीक लाइट इंगित करती है कि मापन मोड पीक होल्ड स्थिति में है, और अलार्म लाइट ओवर-लिमिट अलार्म को इंगित करती है;
आपरेशन के लिए निर्देश
1. पावर स्विच चालू करें;
2. आवश्यक माप इकाई का चयन करने के लिए "यूनिट" कुंजी दबाएं;
3. माप मोड को "ट्रैक" पर सेट करने के लिए "मोड" कुंजी दबाएं;
4. प्रदर्शित मान को शून्य पर रीसेट करने के लिए "रीसेट" कुंजी दबाएं;
5. ऊपरी सीमा अलार्म मान सेट करने के लिए "BZ" कुंजी और इसकी संयोजन कुंजी दबाएं;
6. मापने के लिए टॉर्क रिंच से मेल खाने वाले सहायक उपकरण का चयन करें और उन्हें बल सेंसर हेड पर रखें;
7. मापने के लिए टॉर्क रिंच को कार्य स्टेशन (बल सेंसर हेड और परीक्षण प्लेटफ़ॉर्म के बीच) पर रखें, और टॉर्क रिंच को पानी के स्तर पर रखने के लिए ऊंचाई समायोजन घुंडी को समायोजित करें। =क्षैतिज स्थिति में, टॉर्क रिंच की भुजा की लंबाई और माप दिशा के अनुकूल होने के लिए बाएँ और दाएँ समायोजन घुंडियों को समायोजित करें;
8. मापन मोड को "पीक" स्थिति या "ट्रैक" स्थिति पर सेट करने के लिए "मोड" कुंजी दबाएँ। यदि यह "पीक" स्थिति में है, तो आप पीक डेटा (अधिकतम मान डेटा) रिकॉर्ड कर सकते हैं। अधिकतम मान डेटा को साफ़ करने और डिस्प्ले को शून्य पर वापस लाने के लिए "रीसेट" रीसेट कुंजी दबाएँ;
9. लोड करने के लिए हैंडव्हील को घुमाएँ, और आप डिस्प्ले पर देख सकते हैं कि टॉर्क वैल्यू लोडिंग के साथ बदलती है। जब टॉर्क वैल्यू सेट अलार्म वैल्यू तक पहुँचती है या उससे ज़्यादा होती है, तो उपकरण अलार्म बजाएगा, और डिस्प्ले पर "अलार्म" अलार्म लाइट ऑपरेटर को लोडिंग रोकने के लिए याद दिलाने के लिए जलेगी; माप की सटीकता में सुधार करने के लिए, जब अधिकतम मूल्य या सेट मूल्य के करीब पहुँचते हैं या उसका अनुमान लगाते हैं, तो लोडिंग की गति धीमी होनी चाहिए;
10. यदि आप माप मान प्रिंट करना चाहते हैं या माप डेटा को कंप्यूटर पर स्थानांतरित करना चाहते हैं, तो [P RINT】 प्रिंट कुंजी दबाएं;
11. परीक्षण किए जा रहे टॉर्क रिंच को हटाने के लिए हैंडव्हील को रिवर्स में घुमाएं;
12. यदि आप परीक्षण जारी रखना चाहते हैं, तो उपरोक्त चरणों को दोहराएं। आम तौर पर कई बार माप लेने और औसत मूल्य लेने की सिफारिश की जाती है;
13. यदि परीक्षण समाप्त हो गया है, तो परीक्षण सहायक उपकरण हटा दें, बिजली बंद करें, और उपकरण को ठीक से रखें;
14. यदि उपयोगकर्ता टॉर्क रिंच का परीक्षण नहीं कर रहा है, लेकिन अन्य उपकरण का परीक्षण कर रहा है, तो उपरोक्त परीक्षण प्रक्रिया का संदर्भ लें। यदि आवश्यक हो, तो एक विशेष फिक्सचर की आवश्यकता होती है;
तकनीकी निर्देश
|
नमूना |
टॉर्क रेंज |
वज़न |
अधिकतम प्रभावी भुजा[मिमी] |
बाहरी आयाम[मिमी] |
चालक |
||
|
L |
W |
H |
|||||
|
एसडीएक्स-2000सीटी-01 |
0.5-5,5-50 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5 |
|
एसडीएक्स-2000सीटी-02 |
1-10,10-100 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5 |
|
एसडीएक्स-2000सीटी-03 |
2-20,20-200 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5 |
|
एसडीएक्स-2000सीटी-04 |
3-30,30-300 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5/20 |
|
एसडीएक्स-2000सीटी-05 |
5-50,50-500 |
35 |
650 |
900 |
450 |
340 |
6.3/10/12.5/25 |
|
एसडीएक्स-2000सीटी-06 |
10-100,100-1000 |
60 |
1400 |
1400 |
600 |
350 |
6.3/10/20/25 |
|
एसडीएक्स-2000सीटी-07 |
20-200,200-2000 |
65 |
1600 |
1600 |
800 |
550 |
6.3/10/20/25 |
|
एसडीएक्स-2000सीटी-08 |
30-300,300-3000 |
90 |
2000 |
2000 |
1000 |
550 |
6.3/10/20/25 |
|
एसडीएक्स-2000सीटी-09 |
50-500,500-5000 |
90 |
2000 |
2000 |
1000 |
550 |
12.5/25/38 |
|
एसडीएक्स-2000सीटी-10 |
100-1000,1000-10000 |
90 |
2000 |
2000 |
1000 |
550 |
12.5/25/38/51 |
|
शुद्धता |
±1% |
||||||
|
प्रदर्शन प्रणाली |
5-अंक एलईडी डिस्प्ले |
||||||
|
बिजली की आपूर्ति |
एसी 220v-240v/50Hz |
||||||
1. माप सटीकता: ±1%
2. अलार्म मान सेटिंग रेंज: पूर्ण रेंज के भीतर
3. उपयोग की शर्तें
(ए) परिवेश का तापमान: 0-40 डिग्री
(बी) सापेक्ष आर्द्रता: 80%RH से कम या बराबर
(सी) बिजली आपूर्ति: AC220V±10%, 50Hz
