उत्पाद परिचय

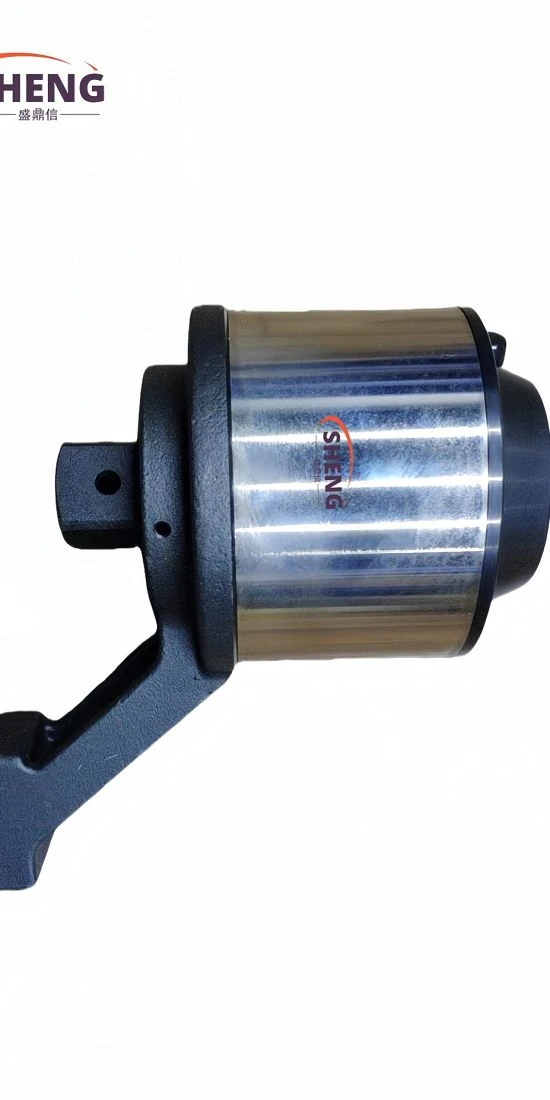

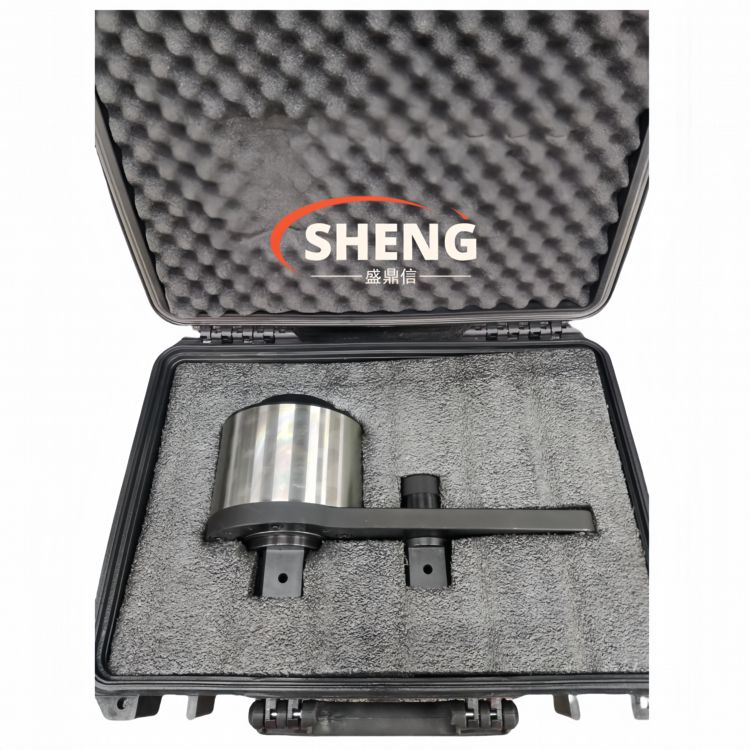

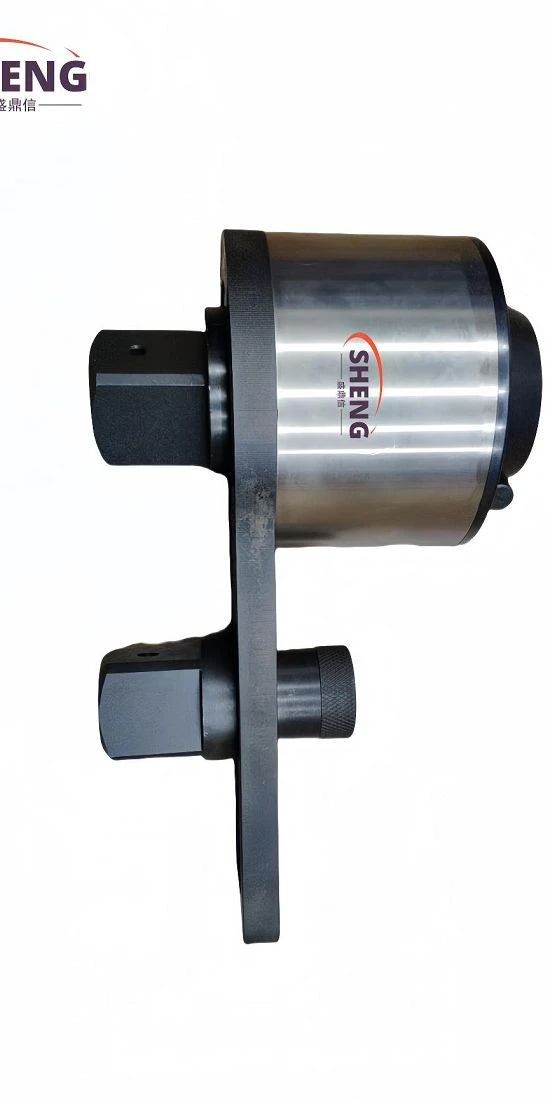

फ्लैट टाइप पोर्टेबल टॉर्क मल्टीप्लायर छोटे स्थानों पर नट और बोल्ट को लोड करने और उतारने के लिए उपयुक्त हैं, लेकिन बड़े टॉर्क वैल्यू के साथ। ऑपरेटर को प्लैनेटरी गियर रिडक्शन मैकेनिज्म के माध्यम से 4-29 गुना टॉर्क एम्पलीफिकेशन आउटपुट प्राप्त करने के लिए केवल एक छोटा टॉर्क लगाने की आवश्यकता होती है, ताकि बोल्ट और नट को कसने या अलग करने का काम आसानी से पूरा किया जा सके।
उत्पाद की विशेषताएं
|
नमूना |
अधिकतम टोर्क [N.m] |
गियर अनुपात |
इनपुट ड्राइवर [में] |
आउटपुट ड्राइवर [में] |
आकार (ए*बी*सी*डी) मिमी |
अनुकूलनीय बोल्ट व्यास |
फ्लैटों के पार नट |
वज़न [किलोग्राम] |
|
एसडीएक्स-100सीटी-01 |
1500 |
1:4 |
1/2" |
1" |
82*98.5*97*122.4 |
M20-30 |
S30-46 |
2.1 |
|
एसडीएक्स-100सीटी-02 |
2000 |
1:13 |
1/2" |
1" |
82*120*105*147 |
M22-35 |
S32-55 |
3.15 |
|
एसडीएक्स-100सीटी-03 |
3500 |
1:16 |
1/2" |
1" |
98*131*120*163 |
M30-45 |
S46-70 |
4.9 |
|
एसडीएक्स-100सीटी-04 |
5500 |
1:21 |
1/2" |
1-1/2" |
115*163.5*137*199 |
M38-52 |
S55-80 |
8.1 |
|
एसडीएक्स-100सीटी-05 |
7500 |
1:23 |
1/2" |
1-1/2" |
127*173*146*215 |
M42-60 |
S65-90 |
10.6 |
|
एसडीएक्स-100सीटी-06 |
10000 |
1:28 |
1/2" |
1-1/2" |
141*170*164*238 |
M52-72 |
S80-105 |
14 |
फ्लैट टॉर्क गुणक के विनिर्देश
|
नमूना |
अधिकतम टोर्क [N.m] |
गियर अनुपात |
इनपुट ड्राइवर [में] |
आउटपुट ड्राइवर [में] |
आकार (ए*बी*सी) मिमी |
अनुकूलनीय बोल्ट व्यास |
फ्लैटों के पार नट |
वज़न [किलोग्राम] |
|
एसडीएक्स-200सीटी-01 |
1500 |
1:4 |
1/2" |
1" |
82*97*(76.7-127.3) |
M20-30 |
S30-46 |
2.4 |
|
एसडीएक्स-200सीटी-02 |
2000 |
1:13 |
1/2" |
1" |
82*120*(92.7-129.3) |
M22-35 |
S32-55 |
3.5 |
|
एसडीएक्स-200सीटी-03 |
3500 |
1:16 |
1/2" |
1" |
98*128*(102.7-145.3) |
M30-45 |
S46-70 |
5 |
|
एसडीएक्स-200सीटी-04 |
5500 |
1:21 |
1/2" |
1-1/2" |
115*157*(134.05-165.95) |
M38-52 |
S55-80 |
8.7 |
|
एसडीएक्स-200सीटी-05 |
7500 |
1:23 |
1/2" |
1-1/2" |
127*168*(139.05-190.95) |
M42-60 |
S65-90 |
11.7 |
|
एसडीएक्स-200सीटी-06 |
10000 |
1:28 |
1/2" |
1-1/2" |
141*186*(144.05-215.95) |
M52-72 |
S80-105 |
15.2 |
|
एसडीएक्स-200सीटी-07 |
15000 |
1:50 |
1/2" |
2-1/2" |
156*246*(155.25-244.75) |
M60-85 |
S80-120 |
24.1 |
|
एसडीएक्स-200सीटी-08 |
20000 |
1:76 |
1/2" |
2-1/2" |
170*264*(163.75-276.25) |
M72-100 |
S105-145 |
27.8 |
टॉर्क गुणक का रखरखाव
1. इस उत्पाद के सभी गियर और घूमने वाले हिस्से असेंबली के दौरान अच्छी चिकनाई की स्थिति में होते हैं, लेकिन बाद के उपयोग के दौरान ग्रीस अनिवार्य रूप से खो जाएगा। जब गुणक दक्षता कम हो जाती है या गियर लचीले ढंग से घूम नहीं सकता है, तो गुणक को खोला जाना चाहिए और रोटेशन दक्षता में सुधार करने और सेवा जीवन का विस्तार करने के लिए ग्रीस को फिर से लागू किया जाना चाहिए।
2. कृपया टॉर्क रिंच और मल्टीप्लायर का उपयोग टॉर्क रेंज के भीतर करें। उपकरण के सेवा जीवन को बढ़ाने के लिए, इसे अधिकतम टॉर्क आउटपुट मूल्य के 80% के भीतर उपयोग करना सबसे अच्छा है।
यदि आपको हमारे फ्लैट टाइप पोर्टेबल टॉर्क मल्टीप्लायरों के बारे में कोई आवश्यकता या प्रश्न है, तो कृपया हमसे संपर्क करने में संकोच न करें और हमारे पास पेशेवर तकनीकी टीम है जो आपकी मदद कर सकती है और हम आपके विशेष अनुरोध के अनुसार उपकरण का उत्पादन भी कर सकते हैं या आपके निर्माण अनुरोध और आवश्यकताओं के अनुसार उपकरण डिजाइन कर सकते हैं।
हम आपकी पूछताछ का गर्मजोशी से स्वागत करते हैं!
